HZ-P1/Q1系列单相功率隔离传感器的初、次级之间是绝缘的，可用于测量单相有功、无功功率，单相有功无功功率组合。
电气参数
HZ*/*-P1 HZ*/*-Q1
原边额定有效值电压 100 220 300 500 V
原边额定有效值电流 1 5 10 A
原边测量范围 120 %IVPN
额定输出 4～20 mA
电源电压 12...24±5% V
温漂 300 PPM/℃
精度 ≤0.5 %FS
响应时间 ≤350 mS
绝缘电压 50HZ，1min 2.0 KV
工作温度 -10～+60 ℃
储存温度 -20～+80 ℃

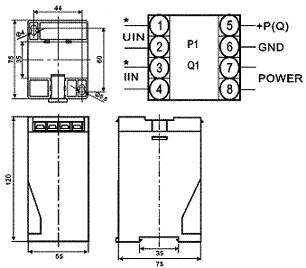

机械参数
使用说明
1、产品命名：HZ*/*-P1(Q1)-P*O*D
HZ代表品牌*/*代表输入电流/输入电压
P1单相有功功率，Q1单相无功功率，P1Q1单相有功无功功率组合变送器
P代表电源：P1：+12～15V；P2：+24V；P3：AC220V；P4：自定义
O代表输出：O1：0～5V；O2：0～20mA；O3：4～20mA；O4：自定义
D代表导轨安装方式
2、传感器的输出幅度可根据用户需要进行适当调节。精度可选0.2级。
3、可按用户需求定制不同额定输入电流和输出电压的传感器。
4、可根据用户要求提供PCB电路板式安装方式。  下载详细资料请点击此处 |
