HV25-P系列霍尔电压传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电压。
电气参数
额定输入有效值电流 10 mA
测量电流范围 14 mA
测量电阻 ±15V @ ±10mAmax 100(min) 350(max) Ω
@±14mAmax 100(min) 190(max) Ω
额定输出有效值电流 25±0.5% mA
电源电压 ±15±5% V
匝比 2500 ：1000
零电流失调 ±0.1 mA
电流失调温漂 -10℃～70℃ ±0.5 mA
响应时间 40 μS
线性度 ≤0.2 %FS
绝缘电压 50HZ，1min 2.5 KV
初级线圈内阻 200 Ω
次级线圈内阻 110 Ω
工作温度 -40～+85 ℃
储存温度 -40～+125 ℃

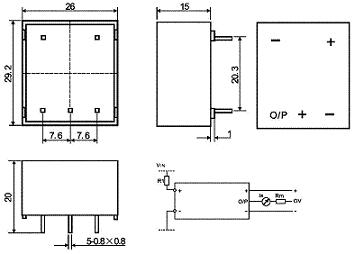

机械参数
使用说明
电阻R1使传感器输入电流为额定初级电流时传感器有最佳精度，因此传感器应尽量测量与10mA的初级电流相对应的电压。
例如：测电压VIN=250V
精度=±0.8%ofVIN(@Ta=+25℃) a)R1=25kΩ/10w,IP=10mA
精度=±1.6%ofVIN(@Ta=+25℃) b)R1=50kΩ/5w,IP=5mA
工作范围(推荐的)考虑到初级线圈的电阻(与R1相比，为保持温度差异近可能低)和隔离，此传感器适用于测量电压。
