HBA-YSA系列霍尔电流传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电流。
电气参数
HBA100-YSA HBA200-YSA HBA300-YSA
额定输入有效电流值 100 200 300 A
测量电流范围 300(±18V,20Ω) 600(±18V,30Ω) 900(±18V,20Ω) A
匝比 1：2000 1：2000 1：3000
测量电阻 with±12V @±100Amax 80(max) @±200Amax 80(max) @±300Amax 76(max) Ω
@±200Amax 25(max) @±500Amax 20(max) @±600Amax 22(max) Ω
with±15V @±100Amax110(max) @±200Amax 120(max) @±300Amax 100(max) Ω
@±200Amax 40(max) @±500Amax 30(max) @±600Amax 36(max) Ω
额定输出有效值电流 50±0.5% 100±0.5% 100±0.5% mA
电源电压 ±12～±18 V
零电流失调 ±0.2 mA
电流失调温漂 -40℃～+85℃ ±0.5 mA
响应时间 ≤1 μS
线性度 ＜0.1 %FS
绝缘电压 50HZ，1min 6 KV
di/dt跟随精度 ＞200 A/μS
带宽(-3dB) DC...100 KHz
次级线圈内阻 25 21 32 Ω
工作温度 -40～+85 ℃
储存温度 -40～+125 ℃

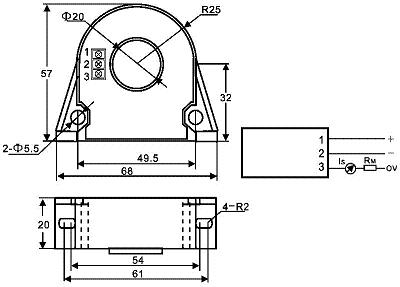

机械参数
使用说明
1、应用：通讯电源、不间断电源UPS、斩波器、电化学、整流、电源监测、电焊机、变频、开关电源、电池监测、电动机监测等领域。
2、在IP箭头方向流动时，IS是正向。初级导体温度不应超过100℃。
3、母排完全充满初级穿孔时动态表现(di/dt和响应时间)为最佳。
4、为了达到最佳的磁耦合，初级线匝应绕在传感器顶部。
