HBA-SP系列闭环霍尔电流传感器的初、次级之间是绝缘的，具有超强抗干扰能力，可用于测量直流、交流和脉冲电流。
电气参数
HBA05-SP HBA10-SP HBA15-SP HBA25-SP HBA50-SP
额定输入有效电流值 5 10 15 25 50 A
测量电流范围 10 20 30 50 100 A
输入脚尺寸 φ0.8 φ1.0 φ1.0 φ1.4 2×□1.6×1.5 mm
匝比 4：1000 2:1000 2:1500 1：1250 1：2500
额定输出有效值电流 ±20±0.5% mA
测量电阻范围 200-400 Ω
电源电压 ±15±5% V
零电流失调 ±0.2 mA
电流失调温漂 ≤±0.005 mA/℃
响应时间 ＜1 μS
线性度 ≤0.1 %FS
绝缘电压 50HZ，1min 5 KV
工作温度 -40～+85 ℃
储存温度 -40～+125 ℃

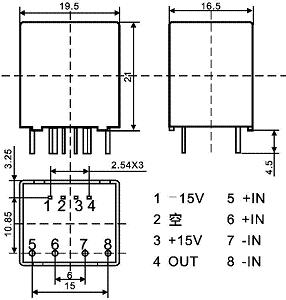

机械参数
使用说明
1、当待测电流从传感器流过，即可在输出端测得电流大小。（注意：错误的接线可能导致传感器损坏）
2、可按用户需求定制不同额定输入电流和输出电压的传感器。
