HA-P系列霍尔电流传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电流。
电气参数
HA50-P HA100-P
额定输入电流值 50 100 A
测量电流范围 150（±18V、100Ω） 300（±18V、68Ω） A
匝比 1：1000 1：2000
次级线圈阻抗 30 45 Ω
电源电压 ±12～±18±5% V
额定输出有效值电流 50±0.5% mA
零电流失调 ±0.2 mA
电流失调温漂 -10℃～+70℃ ±0.5 mA
响应时间 ≤1 μS
线性度 ≤0.1 %FS
绝缘电压 50Hz,1min 3.0 KV
di/dt跟随精度 ＞100 A/μS
带宽(-3dB) DC...200 KHz
工作温度 -40～+85 ℃
储存温度 -40～+125 ℃

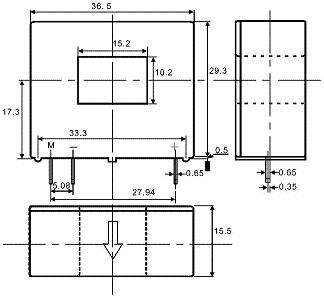

机械参数
使用说明
1、应用：通讯电源、不间断电源UPS、斩波器、电化学、整流、电源监测、电焊机、变频、开关电源、电池监测、电动机监测等领域。
2、为了更好地发挥传感器的优越性能，建议在焊接时使用低温焊锡，并尽量缩短焊接时间。初级导体温度不应超过100℃。
3、母排完全充满初级穿孔时动态表现(di/dt和响应时间)为最佳。
4、为了达到最佳的磁耦合，初级线匝应绕在传感器顶部。
