HZ-11G一入一出直流电压、电流信号隔离器输入、输出隔离，采用线性光耦隔离，精度高，稳定性好，可测量单、双向直流信号。
电气参数
输入电压 0～75 0～±75 mV
0～5 0～10 1～5 V
输入电流 4～20 0～10 0～20 mA
输出电压 0～5 0～10 V
输出电流 4～20 0～10 mA
输入抗阻 电压型≥1MΩ 电流型≤250Ω
负载能力 电压≥2KΩ 电流≤500Ω
工作电源 +24 V
隔离耐压 输入/输出/外壳间 50HZ 1min 2.0 KV
电源/输入/输出间 50HZ 1min 1.0 KV
隔离耐压 50HZ 1min 2 KV
温 漂 150 PPM/℃
响应时间 ≤300 mS
静态功耗 ≤800 mW
贮存环境 无凝露 -40～+70 ℃
工作温度 -10～+50 ℃
环境湿度 无凝露 0～90 %RH
机械参数

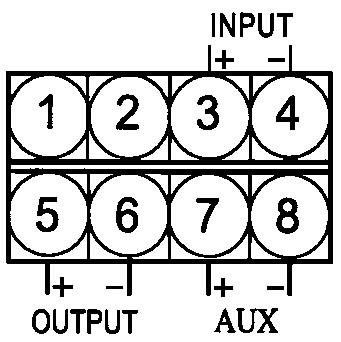

接线图
使用说明
1、产品命名：HZ**-11G-P*O*D
HZ代表品牌 **代表输入电流或电压 11G代表一入一出隔离器 P*代表电源 D代表安装方式
O代表输出：O1：0～5V；O2：0～20mA；O3：4～20mA；O4：自定义
2、产品出厂前已按要求调节好，无需再调节。
3、作精密测量时，应先预热20分钟。
4、供电电源的具体值客户应指明，若不指明，则默认为+24V
